Стереоскопический (бинокулярный) микроскоп: «живой» 3D и нулевая задержка
Классический оптический инструмент, формирующий объёмное стереоизображение напрямую в окуляры — без электроники между вашей рукой и картинкой.
Почему мастера выбирают стерео:
- Реальный объём и высоты. Чётко ощущаете уровни дорожек, капли припоя, зазор паяльника — работа точнее и быстрее.
- Мгновенный отклик. Нет «лагов» — движение жала и то, что видите, совпадает до миллисекунд.
- Корректный цвет и контраст. Видите объект таким, какой он есть, без цифровой «подрисовки» и ошибок баланса белого.
- Бóльшая субъективная глубина резкости. Глаза естественно «перебрасывают» фокус, охватывая разные высоты элементов.
- Работа при минимальном освещении. При отключении электричества достаточно дневного света/фонарика; паяльник бывает и газовый.
- Гибридный сценарий. Установите камеру — получите режим работы и «в окуляры», и «по экрану» без смены инструмента.
С чем нужно считаться:
- Посадка у окуляров. Комфорт даёт наклон тубуса 45°; у дешёвых решений 60°+ — шея устаёт быстрее.
- Первичная настройка под глаза. Межзрачковое расстояние и диоптрии настраиваются один раз для своего оператора.
- Близость к зоне пайки. Обязательно вытяжка/вентиляция: пары флюса ближе, чем при работе «через монитор».
- Стоимость относительно цифровых. В среднем дороже, но есть доступные комплектации; всё решает оптика и механика штатива.
Идеален для: ежедневной SMD-пайки, rework BGA/QFN, диагностики микротрещин, ювелирных манипуляций, где «рука-глаз» — главная связка.
Цифровой микроскоп (HDMI/USB): экран, записи, обучение и отчётность
Камера + оптика + дисплей/вывод на монитор/ПК. Качество критично зависит от сенсора, процессора, оптики и подсветки.
Ключевые преимущества:
- Свобода посадки. Прямая спина, любой угол обзора, глаза дальше от паров — эргономика и гигиена рабочего места лучше.
- Программные улучшения. Повышение резкости/контраста, подавление бликов — мелкие дефекты становятся заметнее.
- Фото/видео/измерения. Фиксация дефектов, отчёты, обучение; у продвинутых — автофокус для разноуровневых участков.
- Демонстрация процесса. Видят все: удобно для брифингов, разборов и наставничества.
- Сервис и цена. Часто дешевле стерео; модульная конструкция упрощает ремонт и апгрейд.
На что обратить внимание:
- Нет естественного 3D. Высоту инструмента относительно детали «чувствуете руками»; помогает наклон корпуса/штатива.
- FPS и задержка у бюджетных моделей. Лаги/низкая частота кадров делают точную пайку неудобной.
- Искажения картинки. Плохая матрица или неверные настройки дадут «не те» цвет/контраст; возможен стробинг и усталость глаз.
- Меньшая глубина резкости. Особенно у простых камер; автофокус частично компенсирует на платах с разной высотой.
- Зависимость от электросети. Без питания система не работает.
- Маркетинговые ловушки. Масса «для пайки» с микроскопическим рабочим расстоянием, избыточным увеличением, слабым светом и ощутимыми задержками — избегайте.
Подходит для: демонстраций, удалённых консультаций, фото/видеофиксации, командной работы, когда важны экран и документирование.
Критерии правильного выбора (короткий чек-лист)
- Задачи. Точная ручная пайка ежедневно → стерео с камерой. Демонстрации/запись/обучение → цифровой HDMI с быстрым откликом.
- Рабочее расстояние. Должно позволять свободно оперировать жалом, феном, пинцетом.
- Подсветка. Кольцевой осветитель Ø 70–120 мм, мощность от 5 Вт, мягкий свет без резких бликов.
- Штатив/эргономика. Наклон корпуса, регулируемая высота экрана, жёсткость конструкции, лёгкая фиксация положения.
- Скорость вывода. Для цифровых — реальный HDMI с высоким FPS и минимальной задержкой.
- Опции. Камера с автофокусом ускоряет инспекцию; вывод на ПК — для измерений и архива.
- Вытяжка. Независимо от типа микроскопа продумайте вентиляцию рабочего места.
Рейтинг решений под пайку
1 место — Стереоскопический бинокуляр с выходом под камеру.
Золотой стандарт для сервисов и сборочных линий. При бюджете — ставьте автофокусную камеру для фото/видео без потери темпа.
2 место — Цифровой HDMI-микроскоп с наклонным штативом.
Обязательные пункты: быстрый HDMI, опция подключения к ПК, кольцевой свет Ø 7–12 см, ≥5 Вт, наклон и регулировка экрана/высоты; по возможности — автофокус.
3 место — USB-микроскоп без экрана.
Вариант «на всякий случай» для редкой домашней пайки; для профессионалов обычно недостаточно рабочего расстояния и стабильности FPS.
Практические предостережения
- Не гонитесь за «большим увеличением» — важнее рабочее расстояние, свет и стабильный отклик.
- Уточняйте реальный FPS на целевом разрешении (а не «до 60 к/с в 640×480»).
- Проверяйте жёсткость штатива — дрожание конструкции важнее, чем мегапиксели.
- При выборе цифрового — просите live-демо именно на пайке: тонкая дорожка, мелкий чип, блестящая поверхность.
Готовые комплекты ARSTEK (проверено практикой)

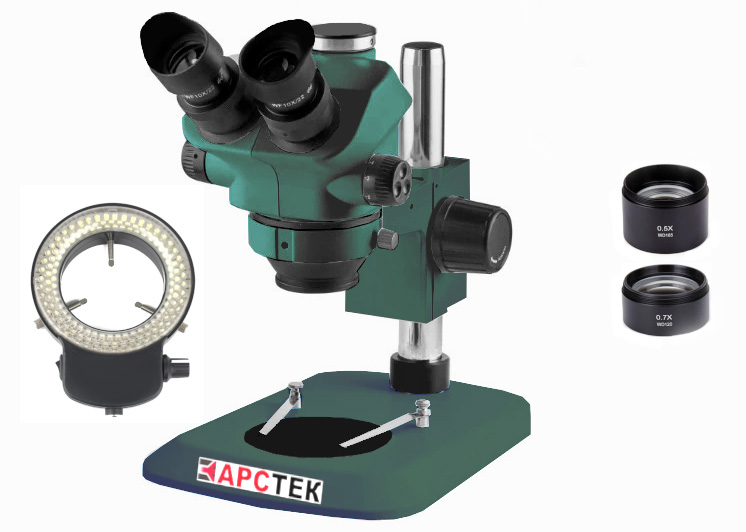

- ARSTEK SZ0750 — стереоскопический с камерным портом: универсал для SMD/BGA, удобная механика, качественная оптика.
- ARSTEK SZ0745 — надёжный бинокуляр для ежедневной пайки без лишних опций — максимум комфорта за вменяемый бюджет.
- ARSTEK MIMIC — цифровой с монитором: быстрый старт, демонстрации, запись, обучение.
- ARSTEK MIMIC BM — цифровой без монитора: подключение к вашему дисплею/ПК, гибкая интеграция на рабочем месте.
Полные характеристики, доступные комплектации и актуальные цены смотрите на странице ARSTEK: https://arstek.ru/product/mikroskopy-dlya-payki-i-remonta-elektroniki/
